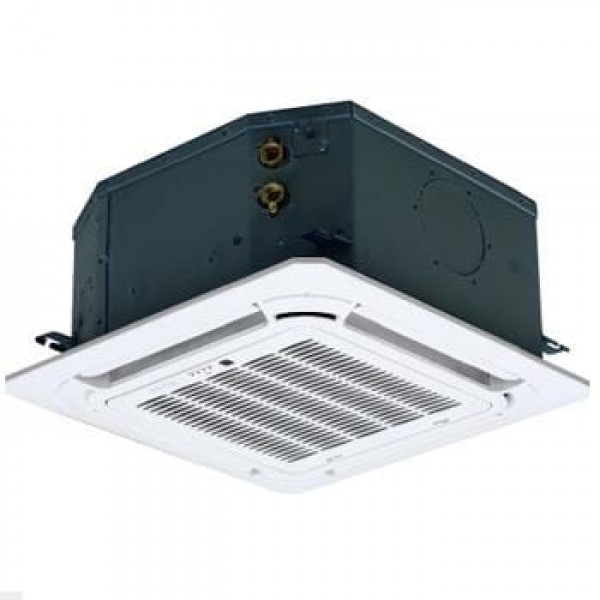

DANTEX DF-450QAE (C)

Описание товара

Преимущества DF-450QAE (C)

• Высокий уровень стандартной комплектации: дренажный насос, плата управления и ИК пульт MD-R51 - стандартно;
• Подключение к системе центрального управления XYE (Опция - сетевой адаптер MD-NIM01 для DF-QAE, cтандартно для DF-QAEC);
• Низкий уровень шума;
• Панель имеет изящный дизайн;

Назначение и способы установки

Фанкойл компактен, четырех-поточное направление выполняет функцию кондиционирования (Обработки воздуха): охлаждение/нагрев, фильтрация, распределение в малых и средних помещения.

Кассетный кондиционер Dantex DF-450QAE (C) предназначен для установки в подвесном потолке типа армстронг с размерами ячейки 650х650 или в подвесном потолке другой конструкции.

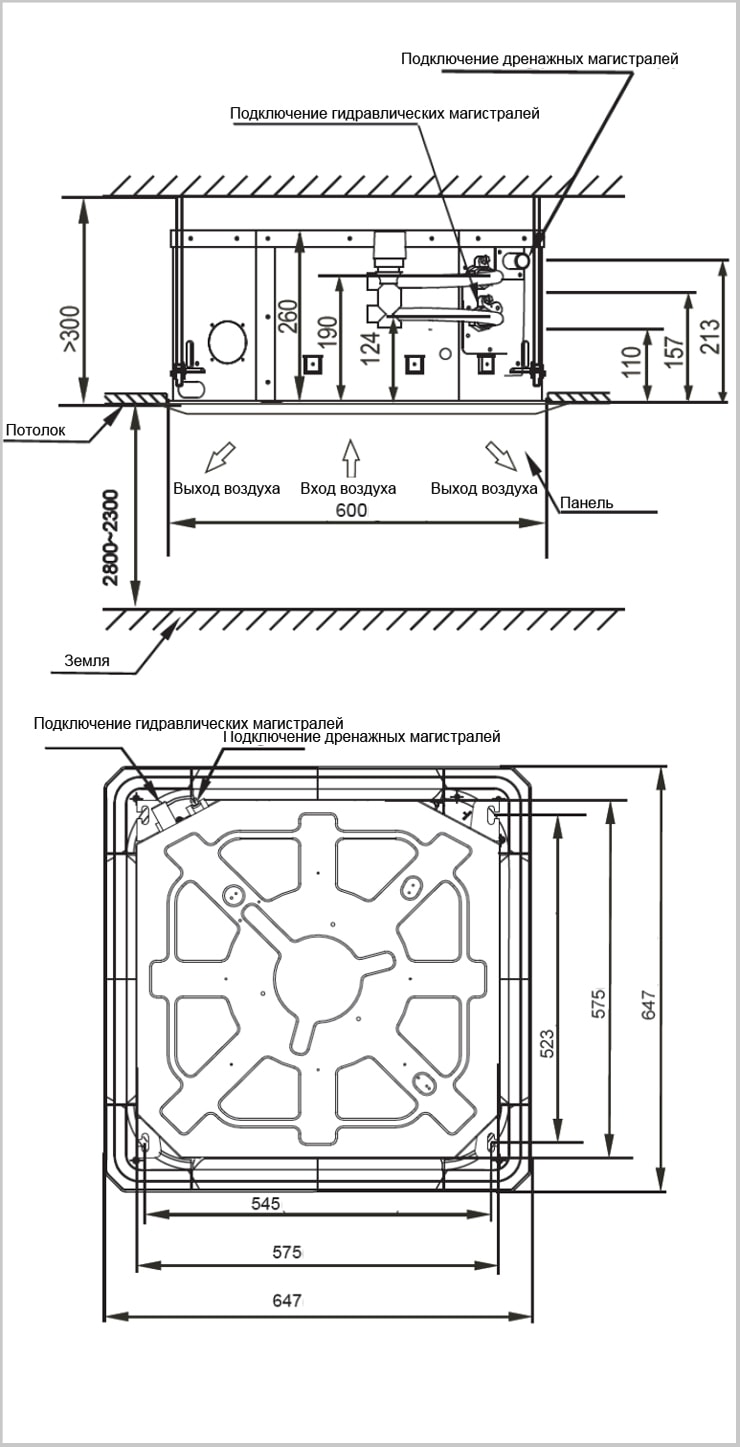

Состав и габаритные размеры

Модель DF-450QAE (C) состоит из: корпуса, декоративной панели, 3-ех рядного теплообменника воздухоохладителя (Воздухонагревателя). Размер теплообменной поверхности 1230x210. Воздушный фильтр предназначен для очистки воздуха установлен в нижней части агрегата. Вентилятор имеет 3 скорости вращения. Автоматика агрегата включает плату управления, плату с инфракрасным приемником, инфракрасный дистанционный пульт управления.

3-ех ходовой клапан регулирования производительности предназначен для управления температурой воздуха в помещении. Если температура воздуха в помещении увеличивается или уменьшается, плата управления фанкойла закрывает или открывает трех-ходовой клапан. Соединительный комплект предназначен для объединения фанкойла и трех-ходового клапана. Проводной пульт дистанционного управления. Сетевая карта + Центральный пульт управления обеспечивают возможность интеграции фанкойла в систему группового управления. Дополнительный дренажный поддон выполняет функцию сбора конденсата. Он устанавливается под трех-ходовым клапаном регулирования производительности.

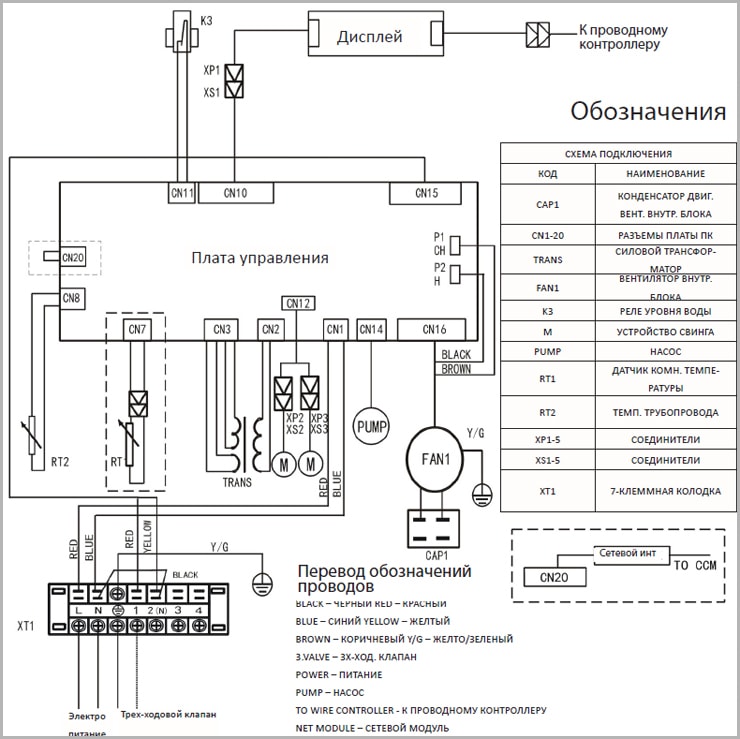

Электрическая схема

Дополнительная комплектация:

• DF-DPQA - Дополнительный поддон для трехходового клапана
• DF-3WV/C + DF-3WVQAE/C - Трехходовой клапан + cоединительный комплект
• MD-KJR12B,MD-KJR29B,MD-KJR90DP - Проводные пульты управления
• MD-NIM01 - Сетевой адаптер (для фанкойлов DF-300-500QАE, произведенных до 06.2019)
• MD-CCM03, MD-CCM30 - Центральные пульты управления

Функциональные характеристики

• Открытая установка в подвесном потолке +17…+32
• Двухтрубная система
• Контроль температуры воды в трубопроводе +3…+18 и +30…+75
• 2-х рядный теплообменник
• Управление ИК пульт MD-R51 (Стандартно)
• Управление с помощью проводных пультов MD-KJR12B, MD-KJR29B, MD-KJR90DP (Опция)
• Управление воздушными заслонками
• Подключение к системе центрального управления XYE + MD-CCM03, MD-CCM30 (опция)
• Подключение к системе группового управления XYE + MD-KJR150A (опция)
• Дренажный насос 500 мм
• Стандартный уровень звукового давления 28…45 дБ(А)

Технические характеристики
