Артикул: 24918

Все товары DANTEX

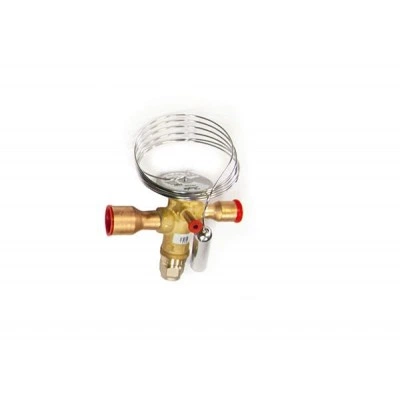

DANTEX Терморегулирующий вентиль TGEL9 (067N3156) для DK-53WC/SF

В наличии

Цена по запросу

Получи предложение от 3-х лучших поставщиков и выбери подходящего
Предложение будет включать:
— Актуальные цены
— Персональные и проектные скидки
— Сроки поставки

Описание товара

Терморегулирующий вентиль TGEL9, серийный номер 067N3156, для компрессорно-конденсаторных блоков Dantex серии DK-53WC/SF.

Входит в состав комплекта обвязки для ККБ DK-53WC/SF

Терморегулирующий вентиль (ТРВ) относится к основному элементу холодильного контура. Общее название элементов этой группы – дросселирующие устройства. В эту группу входят: капилярная трубка и электронный расширительный вентиль (ЭРВ).

В свою очередь, терморегулирующие вентили бывают двух видов: с внешним уравниванием и с внутренним уравниванием. Все дросселирующие устройства, в том числе и вентили, регулируют подачу холодильного агента в теплообменник испарителя, а также дросселируют (расширяют) холодильный агент, в результате чего происходит резкое понижение давления и температуры холодильного агента.

ТРВ устанавливается как можно ближе к теплообменнику испарителя, чтобы эффект был максимальным, но из-за конструктивных особенностей каждого холодильного контура не всегда это можно сделать. В таком случае необходимо выполнить все требования по монтажу (перепад высот, между внутренним и внешним блоками, длину трассы и т.д.), а также тщательно теплоизолировать фреоновый трубопровод после вентиля и до теплообменника.

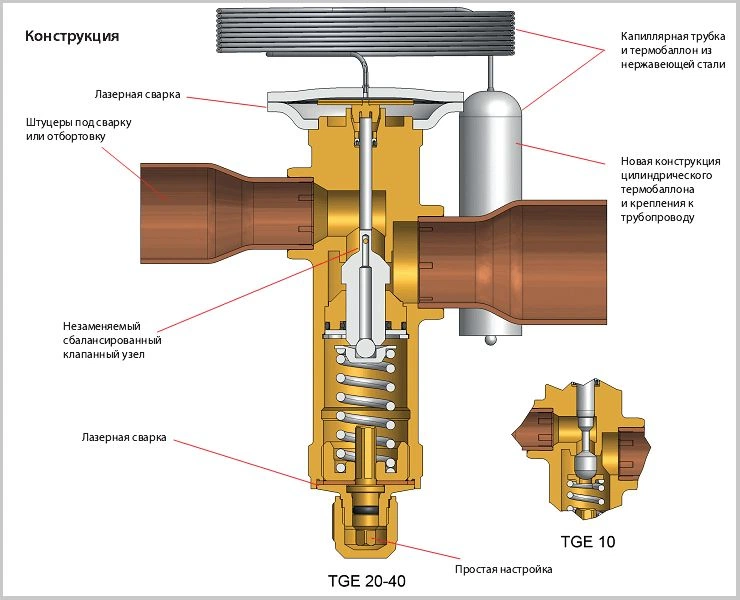

Конструкция ТРВ для ККБ

Конструкция ТРВ

Схема установки ТРВ

Не зависимо от типа вентиля, он должен быть установлен как можно ближе к теплообменнику испарителя. На схеме показано его расположение, в случае если ТРВ предназначено для подключения к секции охлаждения центрального кондиционера. Для такого подключения чаще используется вентиял с внешним уравниванием, которое имеет две тонкие трубочки (капилярки) (п.1 и п.2) непосредственно выходящие из ТРВ. Одна капилярка п.1 на противоположном конце имеет расширительный баллончик. Этот баллончик крепится на выходном трубопроводе теплообменника и как можно ближе к теплообменнику. Крепление баллончика должно осуществляться очень плотно к поверхности трубопровода и без прокладок. Вторая капилярка (п.2) впаивается непосредственно, также, в трубопровод, выходящий из теплообменника, в непосредственной близости от места крепления баллончика. В случае использования ТРВ с внутренним уравниванием капилярная трубка п.2 отсутствует, и регулирование подачи холодильного агента осуществляется только с использованием капилярки п.1.

Как видно из вышеприведенной схемы, ТРВ должно быть установлено в непосредственной близости от теплообменника испарителя непосредственного расширения секции воздухоохладителя центрального кондиционера.

Технические характеристики

СерияТерморегулирующие вентили для ККБ
Характеристики
Серия
Терморегулирующие вентили для ККБ
